Hemos desarrollado un dispositivo basado en arduino, que mide la concentración de CO2, la temperatura y la humedad y envía los datos a internet, donde se almacenan y nos permite acceder a ellos en tiempo real.

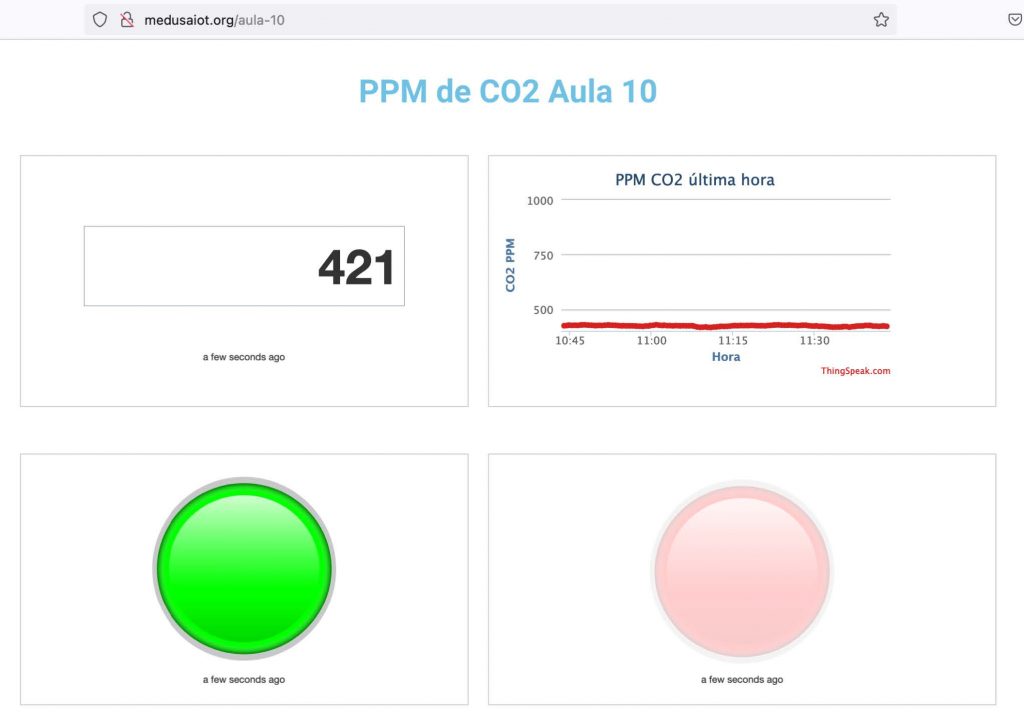

Actualmente se estan monitorizando las aulas del IES Velázquez https://medusaiot.org/medidas-co2, a lo largo de varias publicaciones vamos a explicar como puedes fabricarte uno.

Principales características
  • Visualización en tiempo real en pantalla en color, página web y puerto serie
  • Comunicación WIFI
  • Sensor de CO2: Sensirion SCD30
  • Visualización de temperatura en grados Celsius y la humedad
  • Activación de alarma sonora cuando se sobrepasa un cierto nivel de CO2
  • Envío de un email de alerta
  • Configuración mediante página web
  • Actualizaciones OTA a través de su página web
  • Calibración manual remota y local
  • Calibración periodica de forma automatica mediante python
  • Registro de datos en la nube para su visualización y estudio
¿Qué necesito comprar?
  • Placa de desarrollo LILYGO® TTGO T-Display 1.14 Inch LCD ESP32 WiFi y Bluetooth.

http://www.lilygo.cn/prod_view.aspx?TypeId=50033&Id=1126&FId=t3:50033:3

  • Sensor de CO2 Sensirion SCD30

https://sensirion.com/products/catalog/SCD30/

  • Zumbador pasivo

https://es.aliexpress.com/item/4000148640191.html

Para el modelo con batería se ha elegido la

  • Bateria18650 Li-ion 3000 mAh, 3,7 V por ser fácil de encontrar y con bastante capacidad.
  • Un micro interruptor deslizante para apagar el dispositivo.

En https://es.aliexpress.com/ podéis encontrar los componentes es mejor investigar para  encontrar los mejores precios.
